BROSIOMECCANICA • tailor made machine solutions

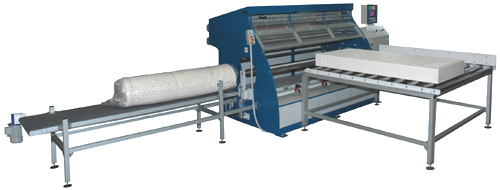

Questa macchina è stata progettata per arrotolare materassi in lattice e poliuretano, ed altri prodotti morbidi allungati per ridurne il volume ed ottimizzare magazzino e trasporto. Un particolare sistema consente di arrotolare il prodotto su se stesso avvolgendolo automaticamente in un film plastico.

MODALITÀ DI LAVORO

L’operatore procede nel seguente modo:

u pone il materasso sulla rulliera folle e, dal pannello di controllo, da lo start di inizio ciclo: la macchina esegue automaticamente l’incorsamento del film plastico sull’albero motorizzato

u accompagna il materasso facendolo scorrere sulla rulliera fino a raggiungere il cilindro motorizzato.

u preme il comando di start: la macchina in automatico esegue l’operazione di arrotolatura, taglio del film plastico, chiusura del materasso arrotolato con scotch ed espulsione dello stesso su di un nastro trasportatore

PARAMETRI TECNICI

u	Dimensioni macchina
	¡	Larghezza	3700 mm
	¡	Lunghezza	1600 mm
	¡	Altezza	1850 mm
u	Rulliera in uscita
	¡	Larghezza	2300 mm
	¡	Lunghezza	650 mm
	¡	Altezza	780 mm
u	Caratteristiche
	¡	Potenza pneumatica	> 6 bar
	¡	Tensione di lavoro	400 V – 50 Hz
	¡	Consumo elettrico	5 kW
	¡	Tempo di arrotolatura	40 sec
	¡	Tempo complessivo dell’operazione	circa 90 sec
u	Dimesione materasso arrotolabile
	¡	Larghezza massima	2200 mm
	¡	Lunghezza massima	2200 mm
	¡	Diametro massimo materasso arrotolato	430 mm

OPTIONAL

u	Rulliera folle in uscita
	¡	Larghezza	2000 mm
	¡	Lunghezza	2000 mm
	¡	Altezza	930 mm
